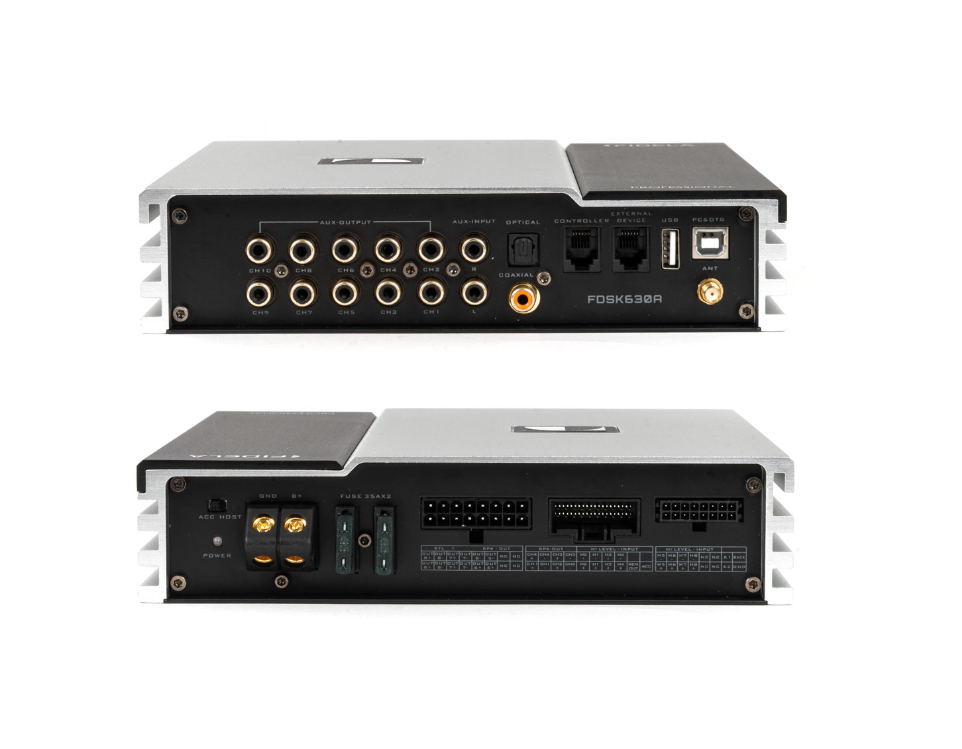

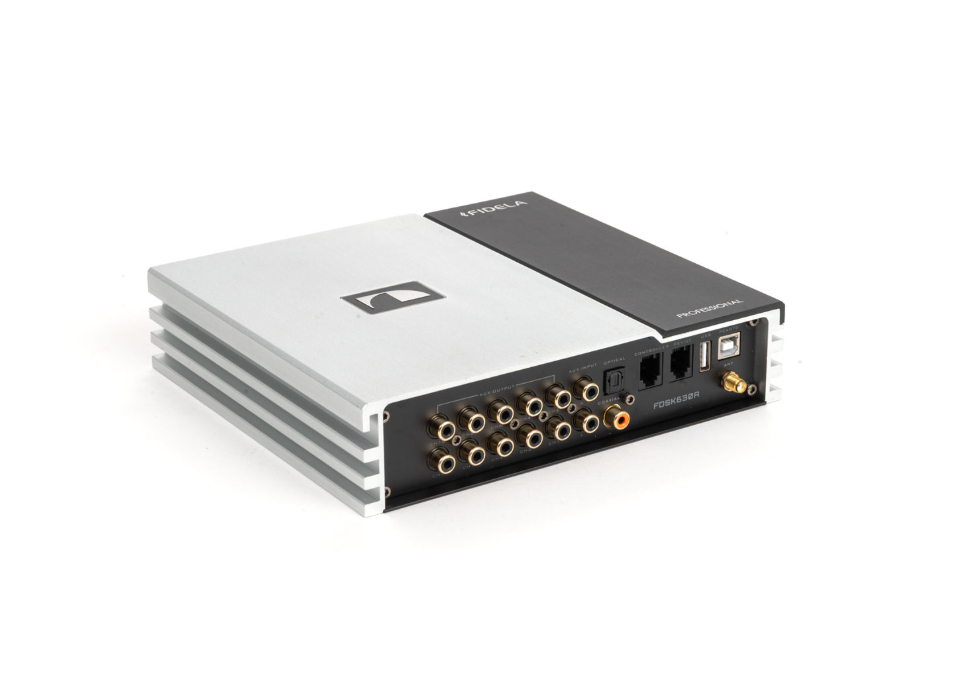

Процессор-усилитель Nakamichi FDSK630A

Кол-во каналов 2 RCA-входов, 10 RCA-выхода
Мощность 6 х 50 Вт (4 Ом) 1-6 каналы
2 х 100 Вт (4 Ом) 7-8 каналы
Входы высокого уровня 8 каналов
Диапазон частот 10 Гц - 40 кГц
Соотнош. сигнал/шум > 98 дБ
Конденсаторы WIMA
Размер 210 х 188 х 48 мм

Nakamichi FDSK630A из новой серии Hi-Fi компонентов FIDELA – это автомобильный 10-канальный процессор на ADAU1452 от Analog Devices и встроенный 8-канальный усилитель мощности 6 х 50 Вт + 2 х 100 Вт (1 x 200 Вт). Для подключения различных источников сигнала аппарат оснащен 8-канальным входом высокого уровня HIGH INPUT (до 50 В Peak-to-Peak), 2-канальным линейным входом RCA AUX, цифровыми входами SPDIF Toslink и Coaxial, возможностью передачи аудиопотока по каналу Bluetooth (базовые кодеки SBC, AAC), воспроизведением контента через порт USB OTG со смартфона или Hi-Fi носимого плеера, воспроизведением аудиофайлов с USB накопителя. Диапазон частот 10 - 40000 Гц, что соответствует стандарту Hi-Res Audio.

Устройство предназначено для улучшения штатных систем, либо для создания систем уровня Hi-Fi.

Усилитель Nakamichi FDSK630A реализован на самом современном уровне с применением высококачественной элементной базы:

Чип звукового процессора Analog Devices ADAU1452
Мощный 500 Ваттный тороидальный трансформатор в блоке питания.
Многофункциональный чипсет Jieli AC6951C для воспроизведения аудио по Bluetooth и USB.
Цифро-аналоговые преобразователи Asahi Kasei AK4438
Аналого-цифровые преобразователи Asahi Kasei AK5704EN
Операционные усилители Texas Instruments OPA1678/1679 со сверхнизким уровнем искажений 0,0001 % и высокой скоростью нарастания сигнала 9 В/мкс.
В 1-6 каналах 4-канальные BTL усилители мощности Texas Instruments TPA3116D2 работающие в высокоэффективном D-классе и разработанные специально для применения в Car Audio.
В 7-8 каналах 2-канальные усилители мощности Infineon MA5302 с возможностью мостового включения каналов. Высокая мощность и музыкальность современного D-класса (UcD).
Аудиофильские конденсаторы WIMA 0,22 мкФ/100 во входных и выходных аналоговых аудио цепях имеют прекрасные импульсные характеристики и отличаются крайне низким эквивалентным сопротивлением.
Благодаря всем вышеперечисленным решениям, звучание усилителя очень музыкальное с натуральной передачей тембров, прекрасным разрешением и детализацией в области средних и высоких частот и, великолепной прорисовкой мидбасового диапазона.

10-канальный линейный выход RCA OUTPUT позволяет подключить к процессору внешние усилители мощности и реализовать самые разные конфигурации аудиосистем – ориентированных на SQ и громкие SPL проекты. Встроенный плеер позволяет воспроизводить аудио файлы наиболее популярных форматов с USB-флеш-накопителей.

Основные преимущества автомобильных аудиосистем с процессором – это максимальные возможности по обработке аудиосигнала для достижения качественного звучания и скорость настройки. Процессорный усилитель Nakamichi оснащен для этого всеми необходимыми инструментами, здесь они перечислены в порядке, рекомендованном к применению:

Фильтры для настройки частотного диапазона акустических систем с разными характеристиками: ВЧ-динамиков, СЧ-динамиков, СЧ/НЧ-динамиков, сабвуферов, компонентных и коаксиальных систем. HPF (ФВЧ, фильтр верхних частот, High Pass Filter) пропускает без ослабления сигнал выше частоты среза и ослабляет сигнал ниже ее. LPF (ФНЧ, фильтр нижних частот, Low Pass Filter) пропускает без ослабления сигнал ниже частоты среза и ослабляет сигнал выше ее. Организация полосового фильтра, позволяет идеально выделить частотный диапазон для каждой полосы. Грамотно настроенные акустические системы с сабвуфером и поканальным усилением позволяет раскрыть все возможности каждого динамика и звучат несравнимо лучше, громче и чище обычных базовых комплектаций автомобиля!
Поканальная регулировка уровня сигнала и инвертор фазы 0 - 180° позволяют согласовать отдельные частотные диапазоны по уровню и добиться ровного тонального баланса.
Входной микшер с функцией подмешивания сигналов с разных входов, позволяет выбрать в качестве основного музыкального источника оптический вход или плеер и, при этом в фоновом режиме слышать сервисные сигналы автомобиля.
Поканальные временные задержки (Delay) виртуально «отодвигают» динамики от точки прослушивания (обычно это водительское кресло). Таким образом согласовывается время прихода звуковых волн от всех динамиков как в хорошей домашней аудиосистеме, звучание становится объемным с хорошей фокусировкой звуковых образов и правильным построением звуковой сцены. Для удобства настроек временной коррекции, предусмотрены групповые задержки нескольких каналов.
В каждом канале предусмотрен 31-полосный эквалайзер (графический, параметрический) для финальной коррекции частотного диапазона и устранения недостатков, которые возникают из-за характеристик акустических систем и их оформления, возникающих резонансов и неидеальных акустических свойств салона автомобиля в целом. Помимо этого, есть общий 4-полосный регулятор тембра для финальной коррекции под вкусовые предпочтения.
Для расширения эргономики управления функциями USB проигрывателя, есть возможность использования кнопок рулевого колеса, либо дополнительного проводного пульта управления. Используемый интерфейс кнопок – резистивный.

Для воспроизведения файлов по Bluetooth, опционально предлагается цифровой транспорт BT-FDS05B, на базе чипсета от Qualcomm, который поддерживает высококачественные кодеки семейства aptX и LDAC.

Также, как дополнительная опция, процессорный усилитель поддерживает работу с выносным контроллером-регулятором AC6. На него возложены функции по выбору источника сигнала, управление громкостью системы, управление уровнем сабвуферного канала, отключение звука (Mute), управление функциями плеера, сохранение и вызов настроек пользователя.

Программное обеспечение Nakamichi FDSK для настройки аудио процессора очень удобное в управлении, наглядное и интуитивно понятное, и позволяет оперативно настраивать систему непосредственно с места водителя. При подключении по USB-кабелю настройка осуществляется с ПК с ОС Windows, также доступны мобильные приложения для настройки со смартфонов с ОС iOS и Android по Bluetooth.

Можно создать до шести активных пресетов с разными настройками (например, на водителя, для всех пассажиров, звук с открытыми дверями автомобиля), которые выбираются c помощью опционного выносного пульта управления Nakamichi AC6 или с мобильного приложения.

Тип Процессор - усилитель
Поддержка Hi-Res Audio, DSD Hi-Res Audio 96 kHz/24 bit
Процессор обработки сигнала (DSP-чип) Analog Devices ADAU1452
ЦАП (цифро-аналоговый преобразователь) Asahi Kasei AK4438
АЦП (аналогово-цифровой преобразователь) Asahi Kasei AK5704EN
Операционные усилители Texas Instrument OPA1678, OPA1679
Усилитель мощности Texas Instrument TPA3116D2 (D-класс) × 3 шт + Infineon MA5302 (D-класс) × 1 шт
Конденсаторы WIMA
DSP BT-USB chipset Jieli AC6951C
Количество каналов DSP 10 каналов
Количество каналов усилителя 8 каналов
Входы высокого уровня Hi-Level 8 каналов (Ω 240 Ом)
Линейные входы RCA 2 канала (Ω 10 кОм)
Линейные выходы RCA 10 каналов
Мощность RMS 4 Ом (14,4 В ) 6 × 50 Вт (1 – 6 каналы) + 2 × 100 Вт (7 – 8 каналы)
Мощность RMS 4 Ом мост (14,4 В) 1 × 200 Вт (мост 7 - 8 каналов)
Соотношение сигнал/шум усилителя мощности > 98 дБ
Частотный диапазон 10 - 40000 Гц
Задержка включения усилителя Есть, настраиваемая
Напряжение на выходах RCA до 2,5 В RMS, 7 В ( PP)
Автовключение по наличию сигнала на входах High-Level Hi-Level input In1+ / In1-
Входная чувствительность на входе RCA до 3 В RMS (8 В PP)
Входная чувствительность на входах Hi-Level до 18 В RMS (56 В PP)
Цифровой вход SPDIF TosLink 24 бит / 96 кГц, Coaxial 24 бит / 192 кГц
Порт USB - type B подключения к ПК Windows, OTG Phone
Порт USB - type A USB-Audio (Flash)
Поддерживаемые форматы аудиофайлов USB-flash MP3 (320 кбит/с - 44,1 кГц/16 бит), WAV (384 кбит/с - 48 кГц /16 бит), FLAC (1200 кбит/с - 48 кГц /16 бит)
Bluetooth – встроенный модуль Jieli AC6951C, V5.1 профили A2DP, AVRCP
Потоковое воспроизведение контента через Bluetooth кодек SBC, AAC (aptX, aptX HD, LDAC - опция)
Порт для выносного модуля Bluetooth Есть, RJ-9
Настройка и управление через Bluetooth Мобильное приложение Android, iOS
Настройка и управление c ПК Windows, USB кабель
Регулировка уровня выходного сигнала Поканально, уровень от -60 до + 6 дБ
Фазовращатель 0 – 180°, плавная регулировка 360° шаг 1°
Диапазон фильтров ВЧ, НЧ 20 – 20000 Гц, шаг 1 Гц
Тип фильтров Butterworth, Linkwitz-Riley, Bessel
Характеристика затухания OFF, 6, 12, 18, 24, 30, 36, 42, 48 дБ/окт.
Временные задержки Поканально, 0 - 25 мс / 0 - 850 см, шаг 0,010 мс, групповые задержки
Эквалайзер Поканально 31 полоса, 20 – 20000 Гц шаг 1 Гц, Добротность 0,3 – 50, Уровень -12/+12 дБ шаг 0,1 дБ
Отключение сигнала (Mute) Общий, поканально
Линкование каналов Есть
Пресеты настроек пользователя 6 ячеек
Микширование источников Есть
Регулировка тембров SW/Bass/Mid/Treble, уровень – 6 /+ 6 дБ
Напряжение питания 9 – 16 В
Аксессуары (опция) Проводной ПДУ - AC6, внешний модуль BT - FDS05B (AptX, aptX HD, LDAC)
Порт для выносного контроллера (DRC) Есть, RJ-9
Управление функциями плеера с кнопок руля авто Резистивное
Размеры (Д × Ш × В) 210 × 188 × 48 мм
Масса 2,1 кг
Комплект поставки
USB-кабель 1 м — 1 шт
Кронштейны крепления — 2 шт
Крепежные винты 3 × 8 мм – 4 шт
Крепежные саморезы 4 × 20 мм – 2 шт
Процессор-усилитель – 1 шт
Руководство пользователя – 1 шт
20 -пиновый жгут – 1 шт
16 -пиновые жгуты – 2 шт
USB OTG переходник — 2 шт
Bluetooth антенна — 1 шт
Предохранитель 35 А — 2 шт
